系統解決方案 > Acrel-2000Z電力監控系統

產品簡介

技術參數

功能介紹

外形尺寸

產品報價

Acrel-2000Z電力監控系統是安科瑞電氣股份有限公司根據電力系統自動化及無人值守的技術要求，針對35kV及以下電壓等級用戶變配電站研發的一套分層分布式變電站監控管理系統。該系統是應用電力自動化技術、計算機技術和信息傳輸技術，集保護、監測、控制、通信等功能于一體的開放式、網絡化、單元化、組態化的系統，可實現對變電站全方位的控制和管理，滿足變電站無人或少人值守的需求，為變電站安全、穩定、經濟運行提供了堅實的保障。

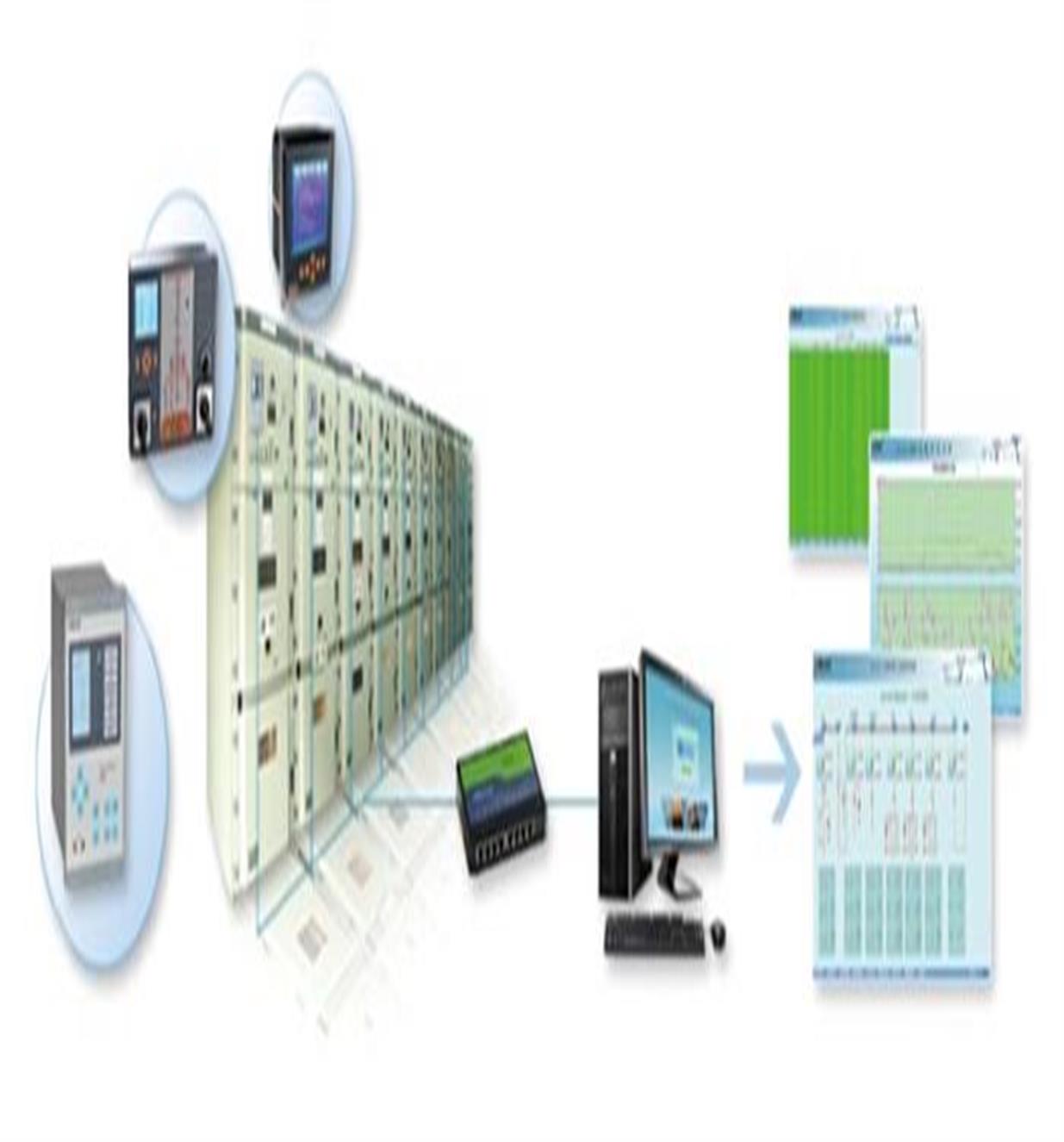

Acrel-2000Z電力監控系統通過RS485總線或以太網與間隔層的設備直接進行通信，系統通信設計支持IEC 60870-5-103、IEC 60870-5-104、Modbus-RTU、Modbus-TCP等傳輸規約，安全性、可靠性和開放性都得到了提高。系統具有遙信、遙測、遙控、遙調、事件報警、故障錄波、事故追憶、曲線、棒圖、報表和用戶管理功能，可靠監控電力系統的運行狀況。

應用場所

商業（商務辦公、國家機關辦公、商場、金融機構建筑等）

旅游（賓館飯店、娛樂場所等）

科教文衛（文化、教育、科研、醫療衛生、體育建筑、會展中心等）

通信建筑（郵電、通信、廣播、電視、數據中心等）

交通運輸（機場、車站、碼頭建筑等）

廠礦企業（石油、化工、水泥、煤炭、鋼鐵等）

新能源（光伏發電、風能發電等）

系統功能

1.5.1實時監測
Acrel-2000Z電力監控系統人機界面友好，能夠以配電一次圖的形式直觀顯示配電線路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各配電回路斷路器、隔離開關、地刀等合、分閘狀態及有關故障、告警等信號。其中，10kV配電系統中監測的開關量主要有：斷路器分、合閘信號，手車工作、試驗位置信號，遠方/就地切換位置信號、彈簧儲能狀態信號、接地刀合分信號、變壓器超溫跳閘信號、高溫報警信號，保護跳閘信號和事故預告信號；0.4kV低壓進線回路電參量主要有：開關狀態、斷路器故障脫扣、三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；0.4kV低壓出線回路主要有：開關狀態、斷路器故障脫扣、三相（單相）電流、有功功率、無功功率。

1.5.2電參量查詢
在配電一次圖中，可以直接查看該回路詳細電參量，包括三相電流、三相電壓、三相總有功功率、總無功功率、總功率因數、正向有功電能等，并可以查看曲線。

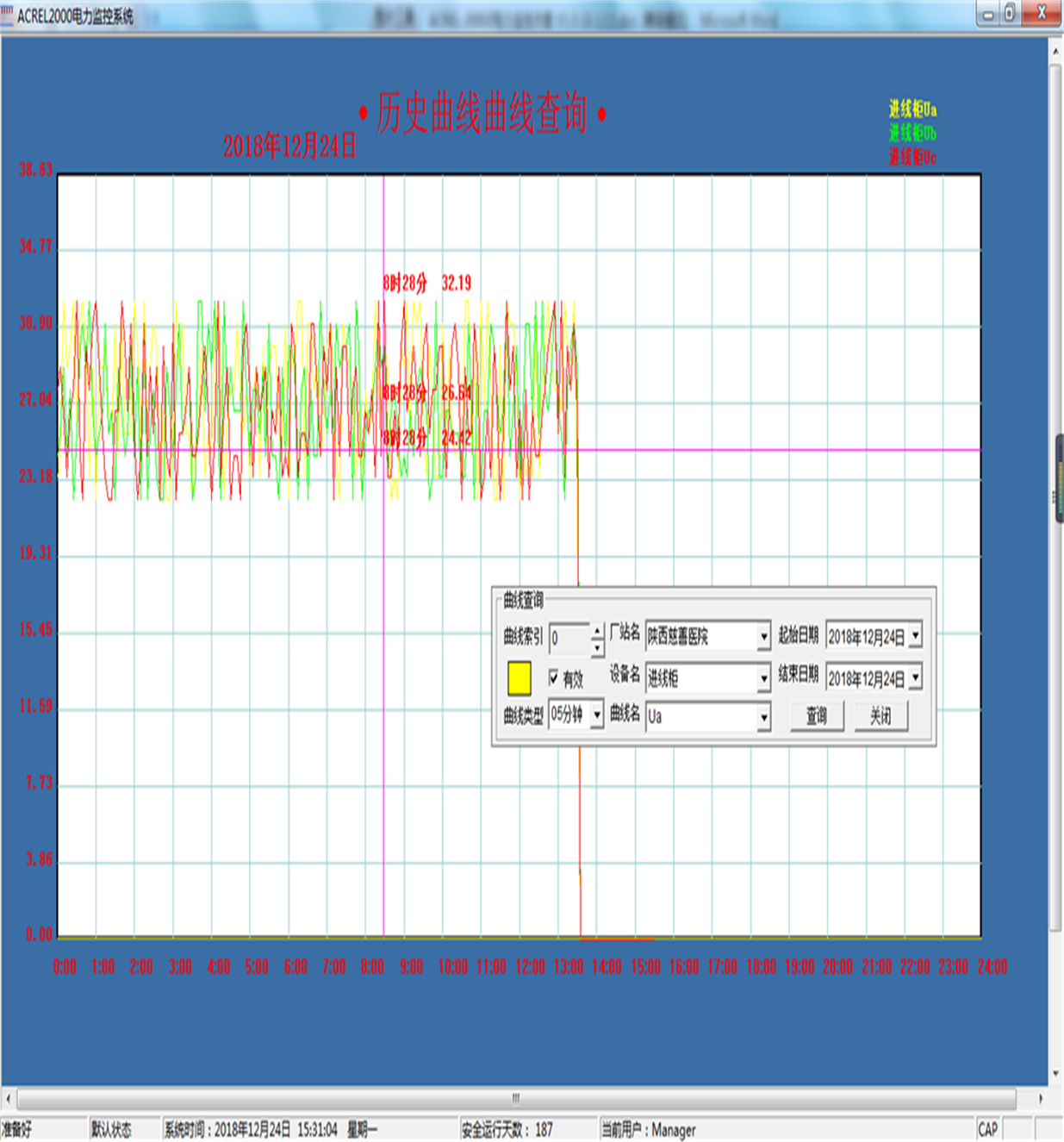

1.5.3曲線查詢
在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數等曲線。

1.5.4運行報表
查詢各回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。

1.5.5實時告警
Acrel-2000Z電力監控系統具有實時告警功能，系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘等事件發出告警。
1、彈出事件報警窗口；
2、實時語音功能，系統能夠?qū)λ惺录l(fā)出語音告警；
3、短信告警，可以向指定手機號碼發送告警信息短信（需選配短信貓）。

1.5.6歷史事件查詢
Acrel-2000Z電力監控系統能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

1.5.7電能統計報表
Acrel-2000Z電力監控系統以豐富的報表體支撐計量體系的完整性。系統具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。

1.5.8用戶權限管理
Acrel-2000Z電力監控系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

1.5.9網絡拓?fù)鋱D
Acrel-2000Z電力監控系統支持實時監視接入系統的各設備的通訊狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通訊狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

1.5.10電能質量監測
Acrel-2000Z電力監控系統可以對整個配電系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。例如配電系統維護人員可以通過諧波分析界面掌握配電系統的諧波含量，及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。

1.5.11遙控功能
Acrel-2000Z電力監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。例如配電系統維護人員可以通過監控系統的主界面點擊相應的斷路器遙信點調出遙控操作界面，可以及時執行調度系統或站內相應的操作命令。

遙控預置

遙控執行

1.5.12故障錄波
Acrel-2000Z電力監控系統可在系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。

1.5.13事故追憶
Acrel-2000Z電力監控系統可自動記錄事故時刻前后一段時間的所有實時穩態信息，包括開關位置、保護動作狀態、遙測量等，形成事故分析的數據基礎。

1.5.14通信管理
Acrel-2000Z電力監控系統可以對整個配電系統范圍內的設備通信情況進行管理、控制、數據的實時監測。例如配電系統維護人員可以通過監控系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。

1.5.15 Web訪問
展示頁面顯示變電站數量、變壓器數量、監測點位數量等概況信息，設備通信狀態，用電分析和事件記錄。首頁顯示場站的變壓器數量、回路個數、有功功率、無功功率、用電量、事件記錄等概況信息，可通過實時監控、變壓器、通信、視頻切換到需要查看的界面。

實時數據曲線可監測各個回路的線纜溫度、電壓、電流、功率曲線信息。

實時變壓器曲線可監測變壓器的狀態，某天的電壓、電流、功率、用電量等曲線信息。

接線圖頁面通過一次圖實時反映電氣參數變化，包括遙測、遙信等信息(遙信信號需要斷路器提供輔助觸點支持)，刷新的時間<=5s。

能耗統計頁面顯示各回路的功率峰值和用電量峰值，功率、電能趨勢曲線，電能環比，用電排名。

運維管理-通信狀態顯示監測接入系統設備的通信狀態。

1.5.16 APP訪問
設備數據頁面顯示各設備的電參量數據以及曲線。

AM系列微機保護裝置

AM5微機保護測控裝置

AM4微機保護裝置

AM3SE微機保護裝置

AM2SE微機保護裝置

AM2SE-V

AM2SE-H

ATP系列無線測溫集中采集觸摸屏

1）、硬件+服務費模式
硬件包含與變電所改造有關的多功能電表、綜合保護裝置、無線測量模塊、非電量傳感器（煙霧、門禁、水晶、攝像頭等）、網關，服務費根據變電所接入儀表的數量收?。ɡ缒硞€(gè)變電所安裝有儀表50個，每個儀表每年收取50元的服務費，則該變電所每年需交2500元的服務費），客戶不需要再購買軟件。
此種模式下，電力運維公司將數據托管在我司云平臺里，我司給電力運維公司分配用戶名，使其可訪問與權限相匹配的數據。
費用構成：硬件費+服務費

2）、硬件+平臺費模式
硬件與模式1相同，此模式可將云平臺部署在客戶指定的服務器中，作為客戶企業級電力運維云平臺使用，數據存放在客戶自己的服務器里。
此模式客戶需要一次性購買平臺軟件，如果客戶沒有技術力量維護運維平臺，則還需每年支付一定的服務費用。
費用構成：硬件費+平臺費+服務費（如需）

3）、硬件模式
硬件與模式1相同，此模式可將云平臺部署在第三方運維平臺，安科瑞公司提供變電所改造方案，通過網關將數據上傳至第三方運維平臺。
費用構成：硬件費
